フローパレット洗浄システム パレットクリーナー®

はじめに

パレットクリーナー®シリーズは、フロー工程で使用されるパレット(キャリアパレット、キャリア、フローパレットなどと呼ばれることもあります。)に付着したフラックスの洗浄装置です。
パレット開口部を変形させる可能性のある超音波やブラシ洗浄ではなく、シャワー式を採用しています。
実機デモ受付中!
お客様の工場にご訪問し、実際のワークを用いて洗浄デモを実施可能です。ページ下部のお問い合わせフォームよりご連絡ください!

パレットクリーナー®システムが選ばれる理由

シャワー式洗浄機”パレットクリーナー®”と専用洗浄剤”パレクリン”が短時間・強力洗浄を実現!

✓作業時間短縮
 最大15枚のフローパレットを1度に投入して洗浄可能。
人手をかけてゴシゴシ擦るよりも早く洗浄が完了!
手間と時間のかかる排液作業も、石油缶をセットしコックを開くだけで手を汚さず作業が完了。*PCLTシリーズのみ。

✓高洗浄力
 専用洗浄剤”パレクリン”シリーズはフローパレットに付着したフラックス汚れを強力に除去
低臭気タイプや低VOCタイプなど幅広いラインナップで作業環境を改善。
不揮発成分が含まれておらず、洗浄後のリンス工程が不要!

✓コスト削減
 シャワー洗浄はブラッシングや超音波洗浄のようにパレットを傷付けず、パレットが長持ち。
シンプルは構造で、煩雑なメンテナンスが無く低ランニングコストで運用可能。
作業時間の短縮に伴い、人件費の削減も可能。

洗浄装置パレットクリーナー®設備仕様

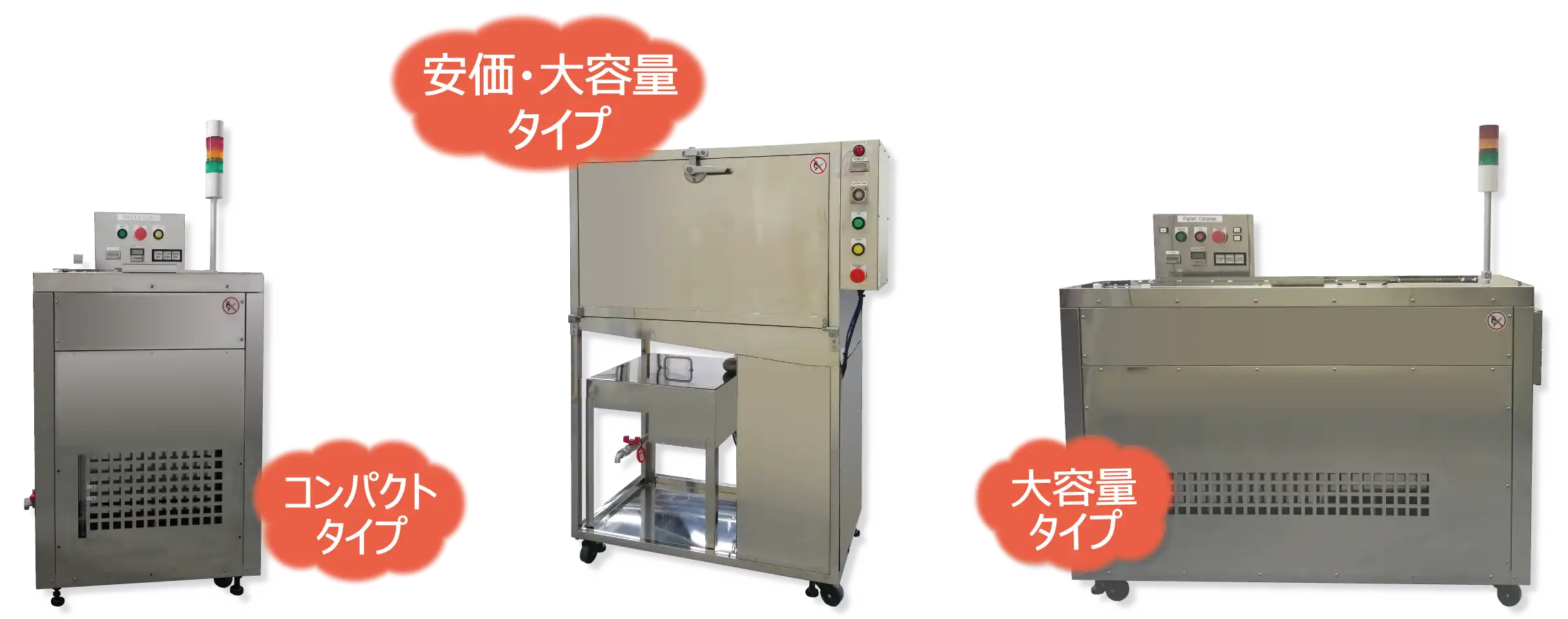

パレットサイズや処理量に合わせて3機種をラインナップ!



安価・大容量タイプ PCLT

投入間口   :W770xH450mm
設備サイズ   :W950xD500xH1,300mm
有効洗浄エリア:W770xH450mm
          (最大パレットサイズ:400x400mm)
電源仕様    :単相100V

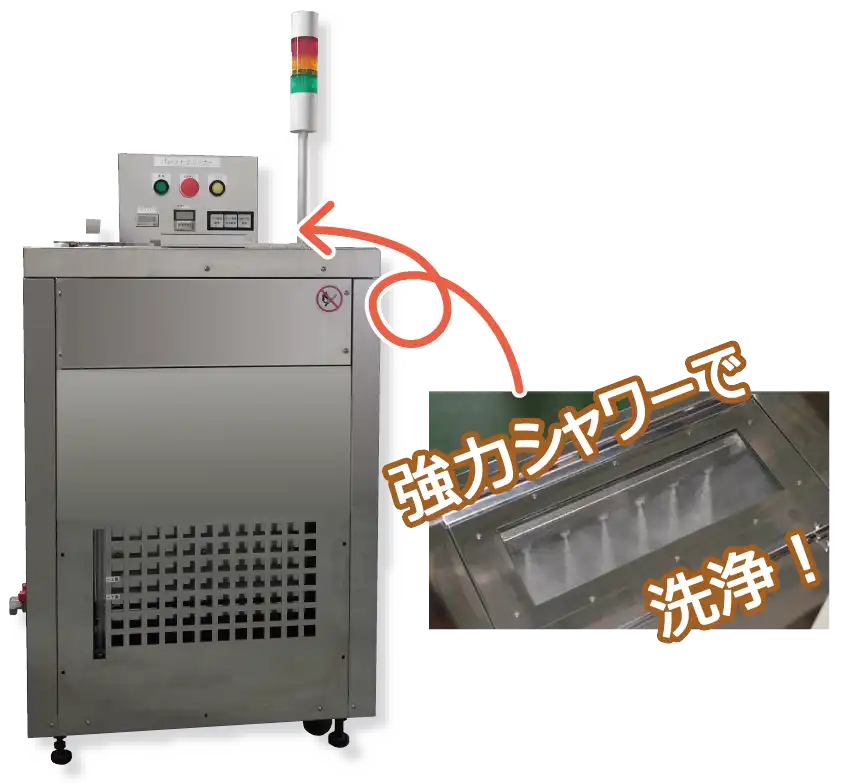

コンパクトタイプ PCM

投入間口   :W450xH200mm
設備サイズ   :W600xD500xH1,100mm
有効洗浄エリア:W310xH390mm
電源仕様    :三相200V

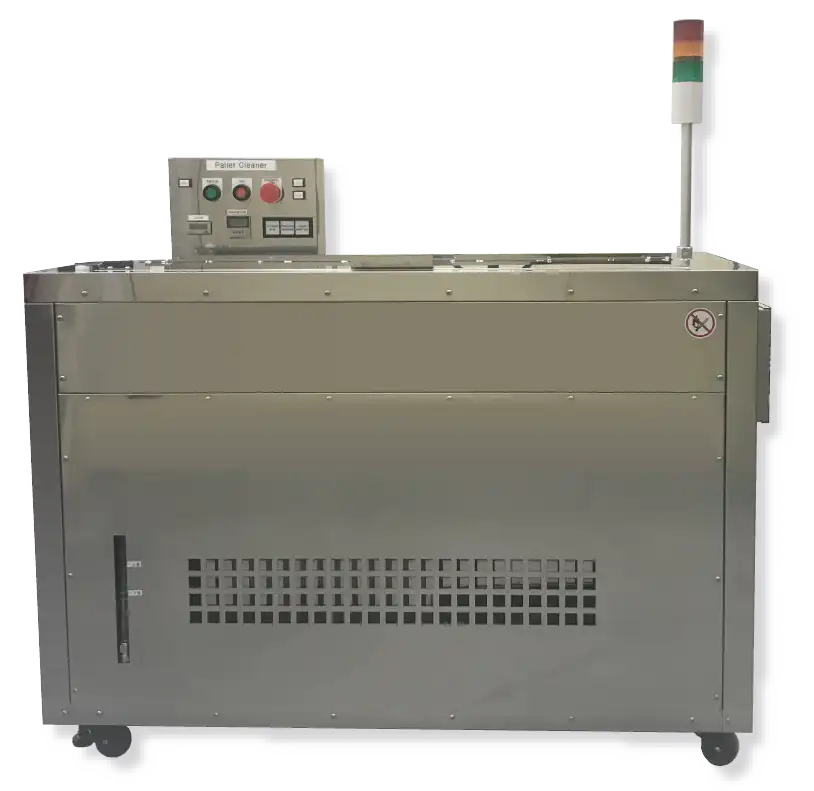

大容量タイプ PCL-001

投入間口   :W1,000xH280mm
設備サイズ   :W1,200xD600xH1,050mm
有効洗浄エリア:W800xH310mm
電源仕様    :三相200V

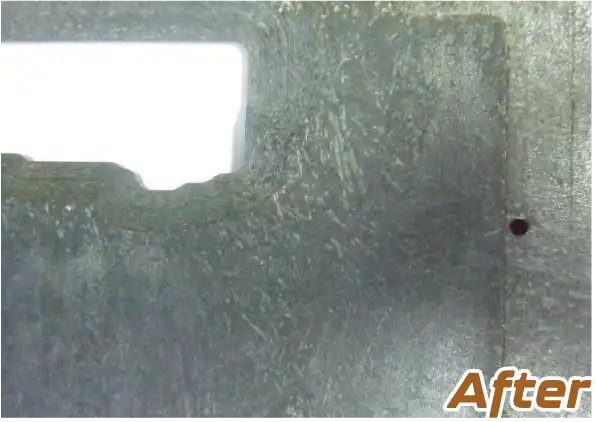

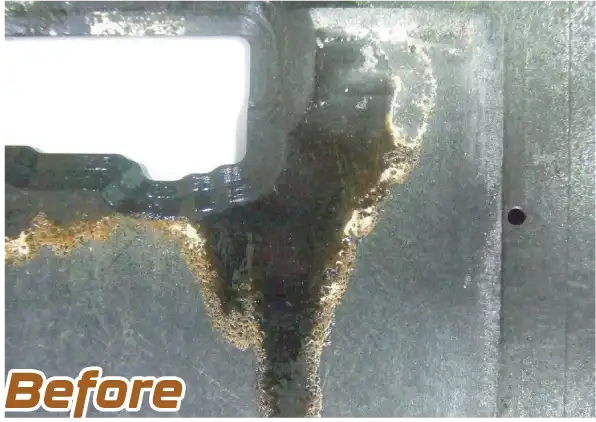

フローパレットの洗浄性

フローパレット開口部のフラックス洗浄性を見てみましょう。

洗浄機:パレットクリーナー®PCM   洗浄剤:パレクリンPAシリーズ   洗浄時間:1分

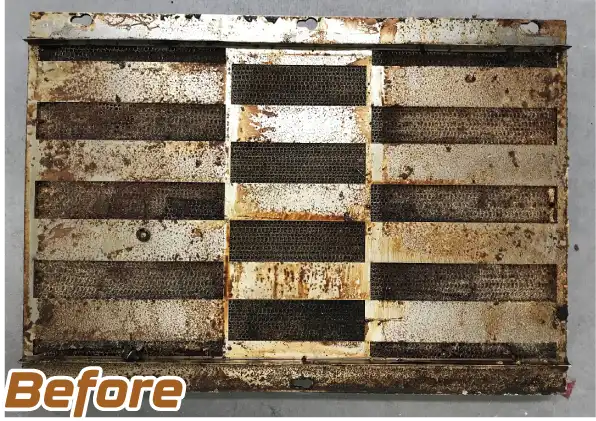

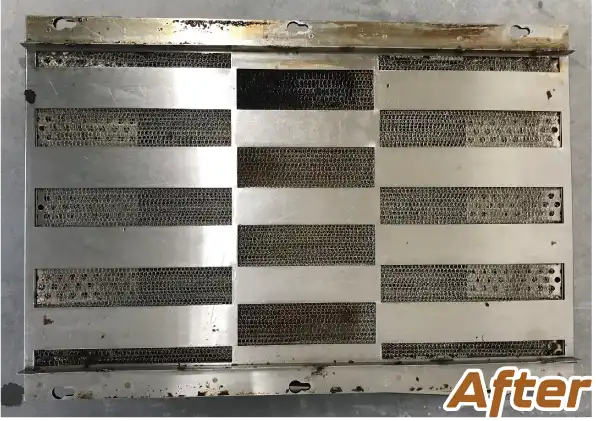

[応用例]リフローパーツの洗浄

パレットクリーナー®は大型のフローパレットやリフローパーツの洗浄にも活用いただけます。

洗浄機:パレットクリーナー®PCLT   洗浄剤:パレクリンPAシリーズ   洗浄時間:15分

システム紹介動画

安価・大容量タイプのフローパレット洗浄システム PCLT

新開発のパレットクリーナー®PCLTはパレットだけでなく、リフロー炉内のパーツの洗浄も可能です。大型のパーツ(約30cm×50cm)にこってり堆積したフラックス(やに汚れ)がわずか30分でどこまできれいになるのか?ぜひご覧ください。

コンパクトタイプ・大容量タイプのフローパレット洗浄システム PCM/PCL-001

パレットクリーナー®への給液→パレットのセット→洗浄開始(ボタンを押すだけ!)→乾燥→排液の一連の流れに加えて、安全仕様の紹介までパレットクリーナー®をご検討いただく際に必要な情報を動画に詰め込みました!

専用洗浄剤パレクリンシリーズ

製品情報
フローパレット洗浄剤パレクリンシリーズ
フローパレット洗浄剤パレクリンシリーズは、フロー工程で使用するフローパレット(キャリアパレット)用の洗浄剤です。フローパレットに付着したフラックス汚れを強力に除去します。また、ラジエーターなどリフロー炉内のパーツの洗浄にも活用いただけます!

関連記事・製品

困ったときの解説ページ
エレクトロニクス実装工程における洗浄
実装工程にまつわる洗浄について、表面実装(リフロー工程)の後に挿入部品を実装する(フロー工程) 両面実装の工程を例に説明しています。
製品紹介
IPA代替洗浄剤
化研テックでは、実装工程の様々な洗浄用に、IPAに代わる洗浄剤を開発しております。
フラックス、はんだペースト、3Dプリンターで使用するアクリル系樹脂などの洗浄に使用するIPAを代替したい!というお声をたくさんいただいています。
困ったときの解説ページ
困った!解決の提案事例
近年、CO₂やVOCの削減、省エネ対策、コストダウン、作業環境・作業効率の改善、法令への対応やリスクアセスメントなど、製造現場で様々な課題を抱えてらっしゃるお客様が多く見受けられます。このページでは実際のお困りごとに対して弊社が提案した具体例をご紹介しています。

パレットクリーナー®は化研テック株式会社の登録商標です。
