メタルマスクの洗浄方法

メタルマスクをどうやって洗浄していますか？

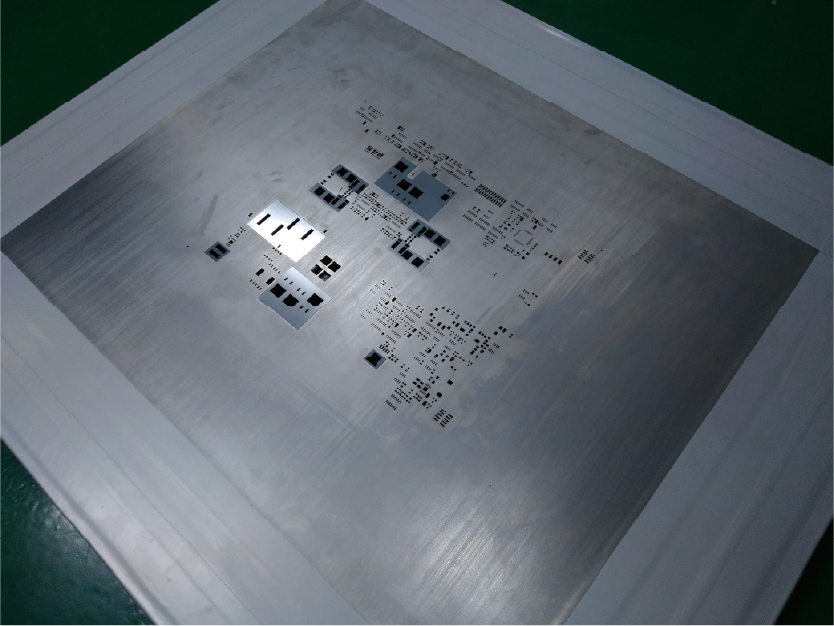

メタルマスクによるはんだペーストの印刷工程は基板実装工程の重要な工程の1つです。
実は、実装工程での製品不良の70%は、はんだペースト印刷工程に原因があると言われており、印刷工程の品質向上にはメタルマスクの洗浄がカギを握ります。

メタルマスクの開口部が汚れ等により閉塞していると、十分なはんだ量が印刷できなかったり、付着していたはんだペーストが余分に印刷されたりといった不良の原因となります。
さらに実装の高密度化によってピッチ間が狭くなると、IPAを浸み込ませたワイピングクロス(クロス)を使用するマニュアル洗浄では、完全にはんだペーストやはんだ粒子の洗浄・除去ができなくなる恐れがあります。

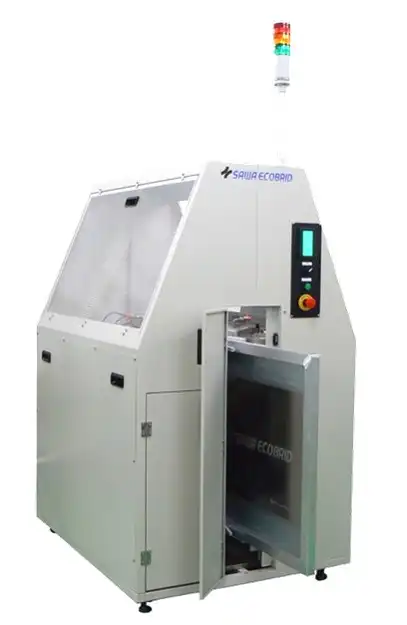

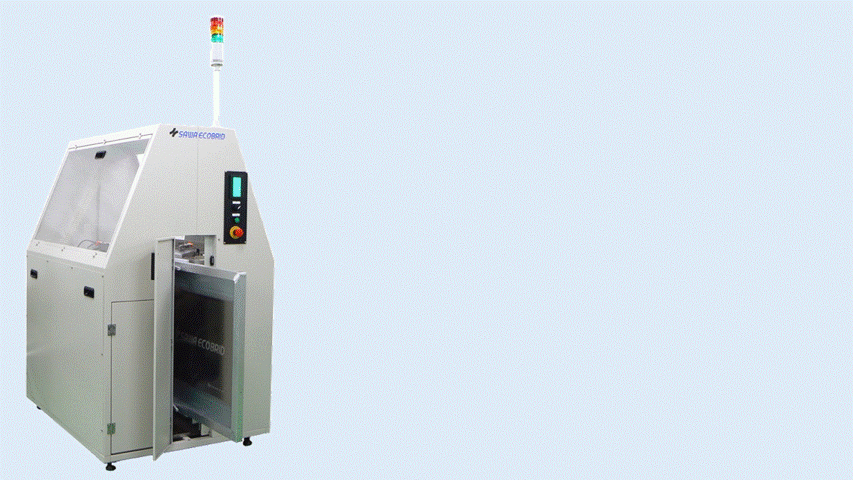

このページでは、汚れたメタルマスクを 1． IPA×手拭き 2． 洗浄スプレーHA-4900×手拭き 3． 洗浄スプレーHA- ×ハンディータイプ超音波洗浄器 4． 自動洗浄機 で洗浄した場合の洗浄性を検証しました。

御社で使用している洗浄剤や実施している洗浄方法を再確認いただき、洗浄工程のアップデートにご活用いただければと思います。

メタルマスクの洗浄方法を検証！

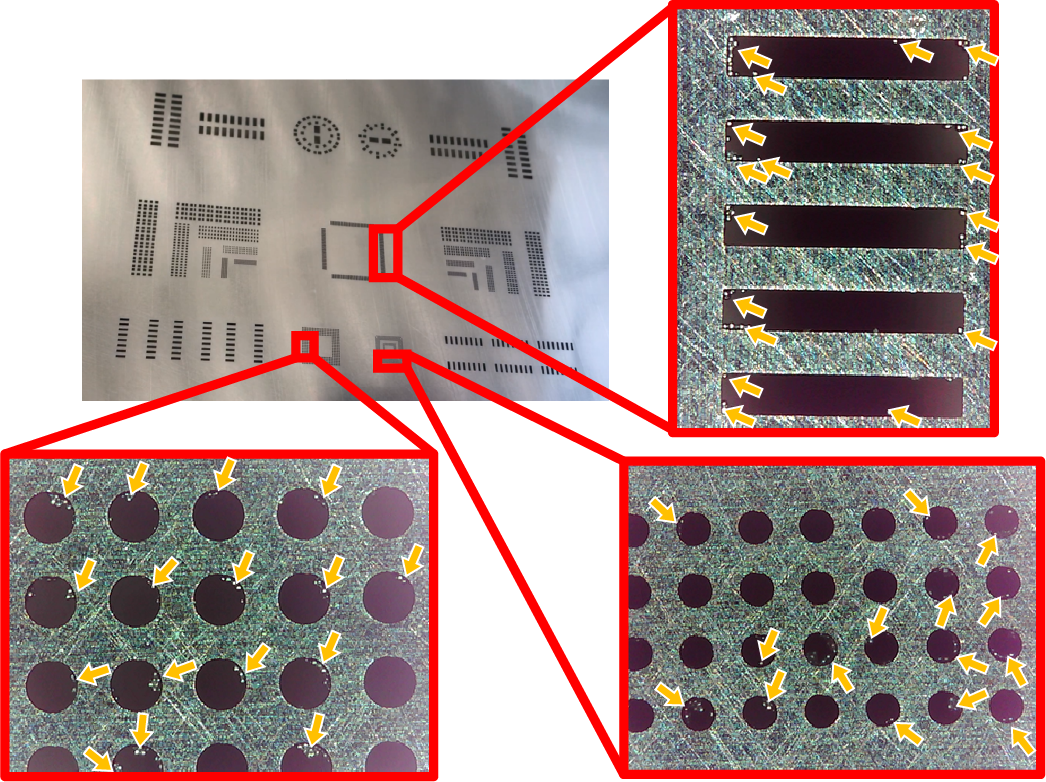

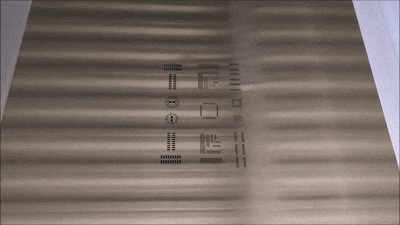

洗浄前のメタルマスクを確認

開口部の白いツブツブしたものがはんだ粒子です。IPAやメタルマスク洗浄剤、超音波洗浄機で洗浄し、それぞれの洗浄性の差を見てみましょう。

はんだ粒子が開口部に残っていることにより引き起こされるトラブルについてはこちらのページで解説しています。

	基板実装コラム メタルマスクを用いた印刷プロセスとトラブル エレクトロニクス実装のリフロー工程では、はんだの供給方法としては、メタルマスクを用いてはんだペーストを印刷する供給方法が最も多く用いられています。メタルマスクについての解説、印刷プロセス、起こりうるトラブルと洗浄について紹介します。

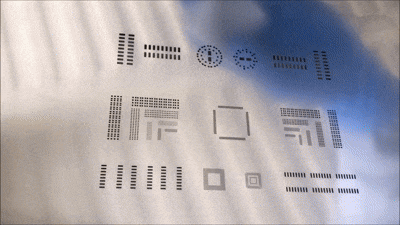

IPA(イソプロピルアルコール)でメタルマスクを洗浄する場合

IPAを染み込ませたウエスで、3分ほどマスクの表と裏を拭き上げます。 その後、乾いたウエスで拭き取って仕上げます。

IPAで洗浄後

丸印の部分に はんだ粒子がたくさん残っています。これでは洗浄できたとは言えません...

洗浄スプレーHA-4900でメタルマスクを洗浄する場合

メタルマスク洗浄用のスプレーHA-4900を使用して洗浄してみましょう。 洗浄スプレーHA-4900を吹きかけてからクロスで拭き上げます。IPAと同じように3分程度 拭き上げ洗浄し、乾いたクロスで拭き取って仕上げます。

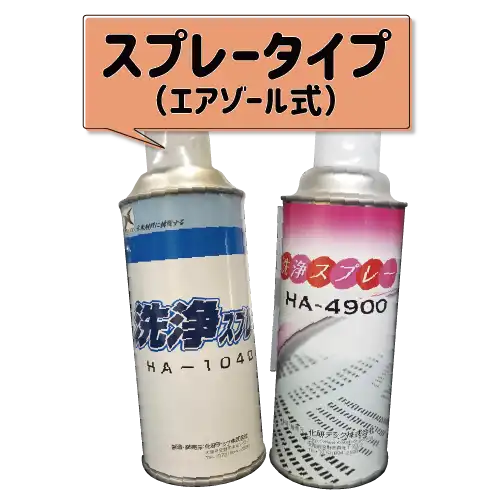

	製品情報 洗浄スプレーHAシリーズ 洗浄スプレーHAシリーズはメタルマスクに付着したはんだペーストを除去するスプレー缶(エアゾール式)タイプの洗浄剤シリーズです。洗浄性・乾燥性・接着剤耐性に優れたHA-1040と、臭気を低減させ作業環境の改善に貢献するHA-4900の2種類をラインナップ！

洗浄スプレーHA-4900で洗浄後

洗浄前

IPAを使用して手洗浄した時より、メタルマスクに残っているはんだ粒子は少なくなりました。しかし、まだ完璧とは言えません。
しつこい汚れや細かい開口部に残ったはんだ粒子は、メタルマスク用洗浄スプレーHA-4900で洗浄した後にハンディタイプの超音波洗浄機(サワーコーポレーション製SC-500H)の使用をお薦めします！

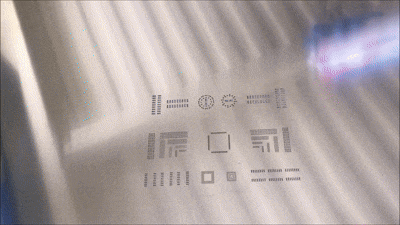

ハンディータイプ超音波洗浄機を使用してメタルマスクを洗浄する場合

スプレーを吹きかけてからSC-500Hの洗浄ヘッドをメタルマスクの開口部に押し当てます。(1か所当たり5秒ほどキープします。) 裏表とも超音波で洗浄し、乾いたクロスで拭き取って仕上げます。

超音波洗浄機で洗浄後

はんだ粒子の残りがほとんど見当たらないくらい洗浄できました。

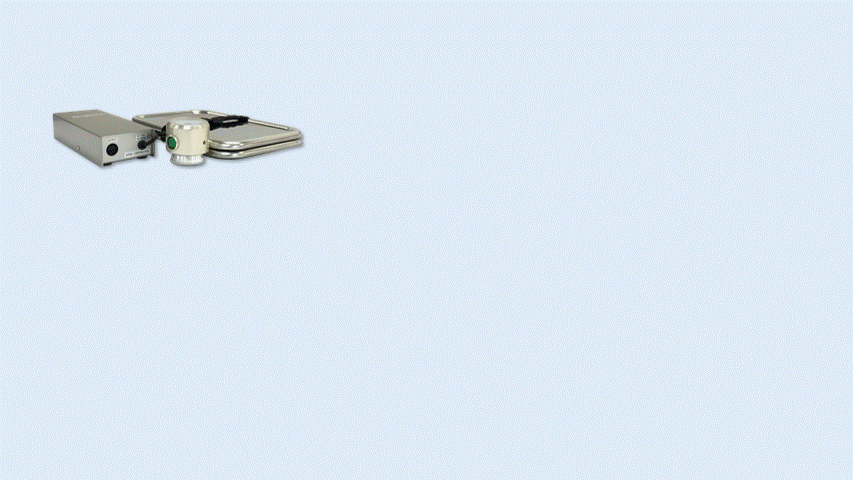

ハンディータイプ超音波洗浄器の仕組み

付属のバットとソフトパッドを敷きます。 メタルマスクをその上に置き、洗浄液を塗布します。 洗浄ヘッドの横にあるボタンを押している間だけ超音波が発出されます。(緑色のライトが点灯します。) 洗浄液、メタルマスク、はんだ粒子が超音波によって振動し、はんだ粒子がメタルマスクから離脱します。 離脱したはんだ粒子はソフトパッド内に絡め取られるためメタルマスクに再付着しません。
