はんだから導電性接着剤へ。特殊形状TK銀粉を使用した導電性接着剤「TKペーストシリーズ」

低温接合・フィルムデバイス対応・高信頼性ダイボンディングなど、用途に応じて選べる導電性接着剤をラインナップ。化研テック独自のTK銀粉技術により、低銀含有でも優れた導電性を実現します。

カタログ・SDS・サンプルのお問い合わせ
特長
解決事例
TK銀粉
ラインナップ
Q&A
関連記事

製品の特長

01

特殊形状TK銀粉による低銀・高導電設計

TKペーストシリーズには、化研テックが独自開発した特殊形状の「TK銀粉」を採用しています。
一般的な球状銀粉と比較して銀粒子同士が効率よく接触するため、銀含有量を抑えながらも優れた導電性を実現できます。 銀価格が高騰する中でも材料コストの低減に貢献するとともに、低比重化による使用量削減など、お客様のトータルコスト低減に寄与します。

02

用途や工程条件に応じて選べる豊富なラインナップ

常温乾燥タイプ、低温硬化タイプ、高放熱タイプ、高耐熱タイプ、焼結タイプなど、幅広い用途に対応できる導電性接着剤をラインナップしています。
アース・シールド用途から電子部品実装、ダイボンディング用途まで、接続信頼性や熱伝導性、工程条件に応じた最適な製品をご提案可能です。

03

低温接合による電子部品・フィルムデバイスへの対応

近年は軽量化や薄型化に伴い、樹脂やフィルムなど耐熱性の低い材料を使用した電子部品が増えています。
TKペーストシリーズは導電性を付与しながら接着できるため、はんだ付けでは熱ダメージが懸念される部材にも適用可能です。低温硬化タイプや常温乾燥タイプを活用することで、部材への負荷を抑えながら導電接続を実現します。

電子部品の導電接続において、このようなお困りごとはありませんか？

  • はんだ付けによる熱ダメージへの対応
    フィルムや樹脂など耐熱性の低い材料を使用した電子部品では、はんだ付け時の高温によって変形や性能低下が発生することがあります。低温で導電接続できる代替技術を探している。
  • 導電性接着剤の材料コスト上昇
    銀価格の高騰に伴い、銀含有率の高い導電性接着剤のコスト負担が増加している。導電性や接続信頼性を維持しながら、材料コストを抑えられる製品を検討している。
  • 高温高湿環境での接続信頼性不足
    温度サイクル試験や高温高湿試験後に抵抗値が変化し、接続不良や性能低下が発生している。過酷な環境下でも安定した導電性を維持できる材料を求めている。
  • 用途に適した導電性接着剤の選定
    アース・シールド用途、電子部品実装、ダイボンディング用途など、用途ごとに要求性能が大きく異なるため、どの導電性接着剤を選定すればよいのか分からない。
  • 高放熱化・高出力化への対応
    パワーデバイスや高出力電子部品では発熱量が増加しており、導電性だけでなく熱伝導性も重要になっている。放熱性能と接続信頼性を両立できる材料を探している。

TKペーストを支える特殊形状TK銀粉

TKペーストは化研テック独自の特殊形状銀粉「TK銀粉」を使用しています。 一般的な球状銀粉と異なり、毬栗状の立体構造により銀粒子同士の接触効率を高め、銀含有率を抑えながら高い導電性を実現しています。

TK銀粉と導電性接着剤の解説ページのサムネイル 困ったときの解説ページ
TK銀粉を使った導電性接着剤とは
化研テックの技術が光る!特殊形状銀粉を活用した、低銀・低比重タイプの導電性接着剤を解説しています。特殊形状をもつ銀粉って？銀の含有量が少なくても導電性を発揮する理由は？低銀だとどんなメリットがあるの？といった疑問を解説しています。
導電性接着剤の解説ページのサムネイル 困ったときの解説ページ
導電性接着剤とは
昨今、ますます注目を集めている導電性接着剤。電気を流す仕組み、導電性接着剤の種類、はんだや一般的な接着剤との違いから「なぜ導電性接着剤が必要なの？」といった点まで解説しています。

用途別ラインナップ

低銀タイプ

銀含有量の少ない低コストタイプ

低温硬化タイプ

100℃以下で実装可能！

常温乾燥タイプ

作業性の良い一液常温乾燥型

高放熱・高導電タイプ

信頼性に優れる

焼結タイプ

200℃で焼結可能

仕様一覧

仕様を一覧表で確認いただけます

カタログダウンロード

カタログをダウンロードいただけます

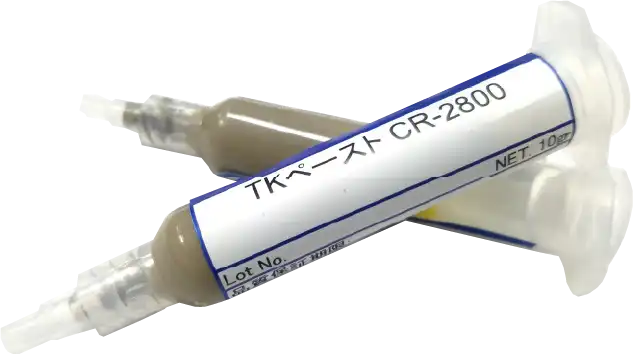

低銀含有タイプ CR-2800

CR‐2800の製品荷姿 「TKペーストCR-2800」は毬栗状TK銀粉を用い、銀含有量がわずか50wt%で比抵抗10-3Ω・cm台を実現した驚異的な低銀ペーストです。
比重も2.1と軽く、従来品(銀80wt%)と比べ、同重量当りの使用量が2倍となり、ペーストの使用コストを1/2に低減できます
☆中国のVOC規制(GB33372-2020)に適合☆
用途 バインダー 比抵抗 熱伝導率 粘度 硬化温度・時間 荷姿 保管
アース
シールド		 エポキシ樹脂 6×10-3Ω・cm - 30Pa・S 90℃×60分 10g入りシリンジ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

低温硬化・低抵抗タイプ　CR-5200

CR-5200の製品荷姿 「TKペーストCR-5200」は弱耐熱モジュールの組立や部品実装用途に開発した低温・短時間硬化タイプの低銀ペーストです。
温度サイクルや高温高湿試験後も抵抗変化が少なく、安定した特性を維持します。
☆中国のVOC規制(GB33372-2020)に適合☆
CR-5200製品ページへのリンクボタン
用途 バインダー 比抵抗 熱伝導率 粘度 硬化温度・時間 荷姿 保管
組立・実装 エポキシ樹脂 3×10-4Ω・cm - 30Pa・S 100℃×60分 10g入りシリンジ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

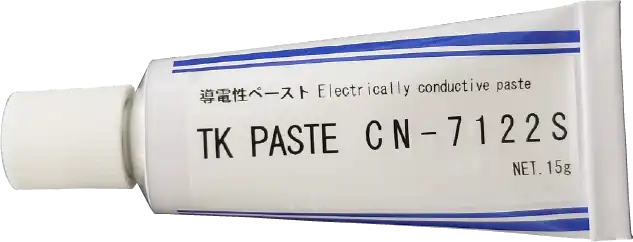

常温乾燥タイプ　CN-7120/CN-7122S

CN-シリーズの製品荷姿 「TKペーストCN-7120」は硬化に加熱を必要とせず、作業性の良い一液常温乾燥型のペーストです。
熱に弱い電子部品への導電接合用途に最適です。チューブ入りで取扱いも簡便です。NEW!!遅乾タイプのCN-7122Sもラインナップ！乾燥速度がゆっくりですのでペースト塗布後の位置合わせ時などの作業性を改善します！
TKペーストCN-シリーズは、トルエン、アセトン、キシレン、シンナーフリー！毒性の強い成分は含まれていません。

速乾タイプCN-7120

用途 バインダー 比抵抗 熱伝導率 粘度 乾燥温度・時間 荷姿 保管
アース
シールド		 熱可塑性樹脂 5×10-4Ω・cm - 27Pa・S 25℃×60分
(40℃×10分)
(60℃×5分)		 15g入りアルミチューブ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

遅乾タイプCN-7122S

用途 バインダー 比抵抗 熱伝導率 粘度 乾燥温度・時間 荷姿 保管
アース
シールド		 熱可塑性樹脂 5×10-4Ω・cm - 10Pa・S 40℃×20分
(25℃×120分)
(60℃×10分)		 15g入りアルミチューブ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

CN-シリーズの適用箇所について

CN-シリーズは溶剤が乾燥するように表面を開放して塗布してください。大きな面積で挟み込むと、内部の溶剤が乾燥せず、十分な性能が得られませんのでご注意ください。

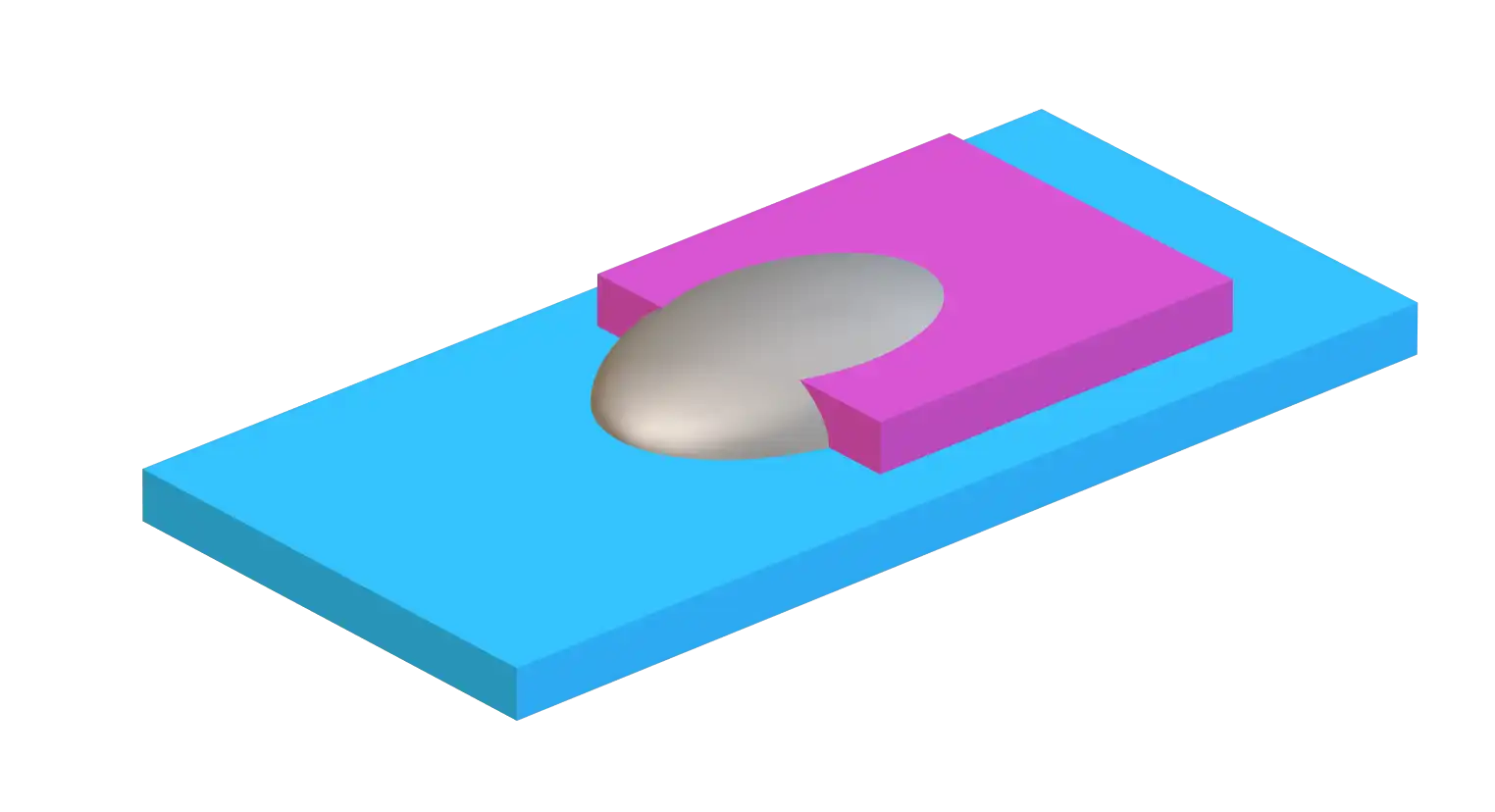

[適切な使用例]
ペーストの表面が開放されている。　　CN-シリーズの適切な使用例

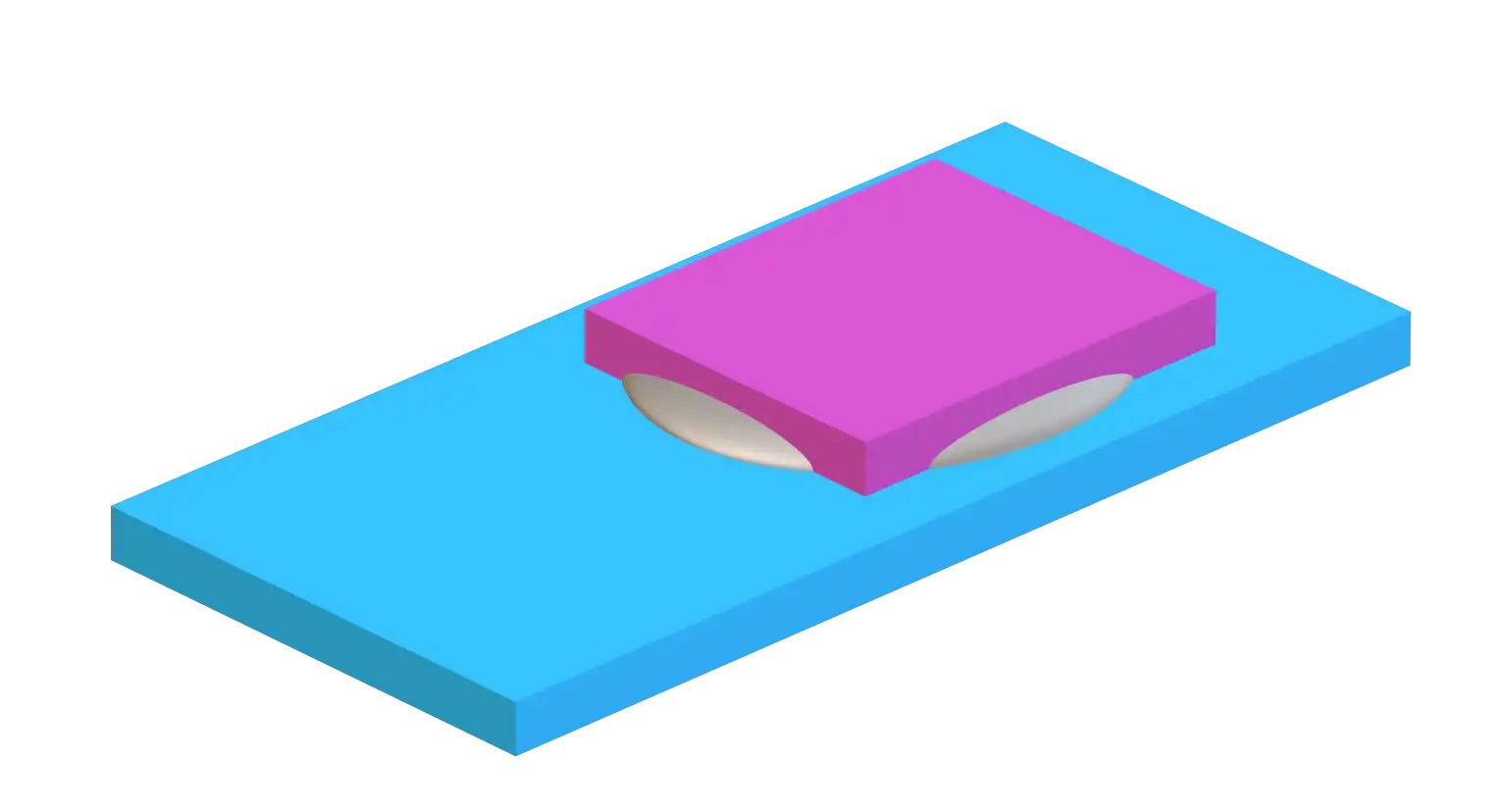

[誤った使用例]
ペーストが挟み込まれ乾燥できない。　　CN-シリーズの誤った使用例

▽▼関連製品▼▽

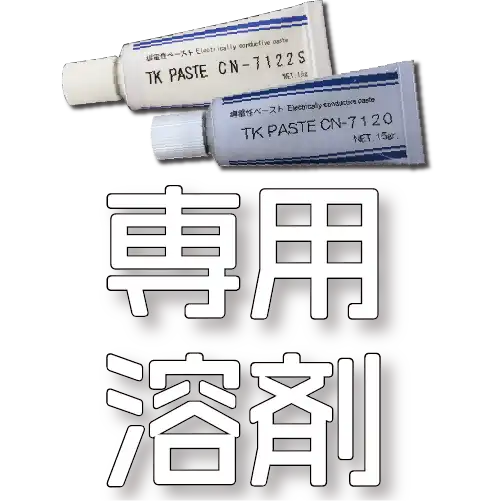

CN-7120専用溶剤の製品ページのサムネイル 製品紹介
CN-7120 専用溶剤
CN-7120専用溶剤はニードル先端の乾燥予防からペーストの清掃・除去まで、TK PASTE CN-7120やCN-7122Sの使用に欠かせない専用溶剤です。

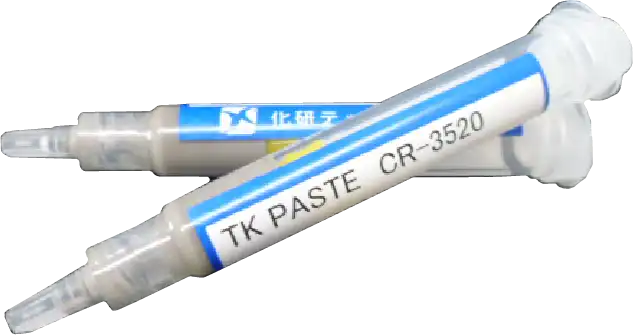

高放熱・高導電タイプ　CR-3520/CR-3990

CR-3520の製品荷姿 「TKペースト CR-3520/CR-3990」は、高導電性・高耐熱性の 一液加熱硬化型 銀ペースト(ダイボンディングペースト)です。恒温恒湿耐性や冷熱サイクル耐性などの信頼性に優れており、ダイボンディングペーストに最適です。

高導電タイプCR-3520

用途 バインダー 比抵抗 熱伝導率 粘度 硬化温度・時間 荷姿 保管
ダイボンディング エポキシ樹脂 5×10-5Ω・cm 20W/m・K 20Pa・S 130℃×30分＋
180℃×60分		 5g入りシリンジ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

高耐熱タイプCR-3990

用途 バインダー 比抵抗 熱伝導率 粘度 硬化温度・時間 荷姿 保管
ダイボンディング エポキシ樹脂 2×10-3Ω・cm 6W/m・K 18Pa・S 130℃×30分＋
180℃×60分		 5g入りシリンジ 冷凍(-10℃以下)
取扱説明書のダウンロード　　　　　　　　 技術資料のダウンロード

焼結タイプ　CM-4230

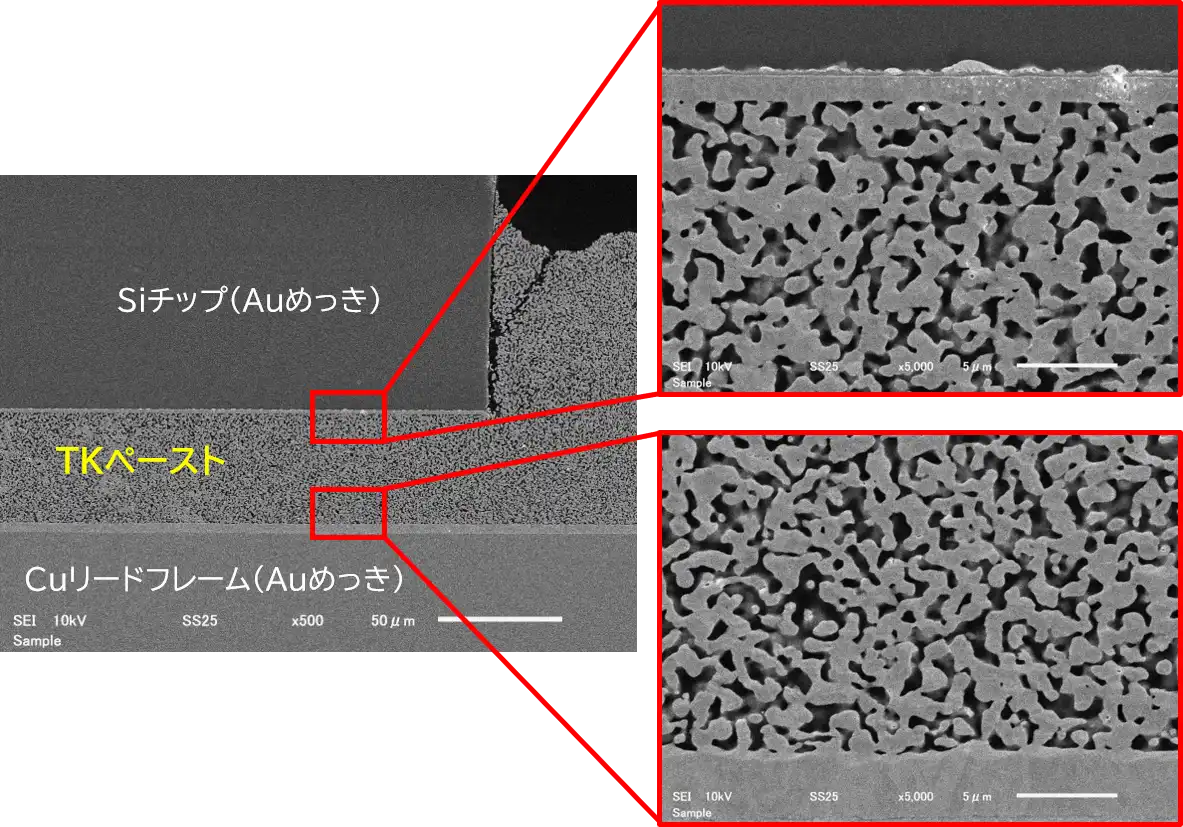

CM-4230の焼結状態 低温焼結する高導電・高伝熱銀ペースト「TKペーストCM-4230」は 高放熱タイプのダイボンディングペーストです。N2雰囲気下での無加圧焼結に対応。大気雰囲気下では200℃で焼結が可能です。 加圧加熱で緻密化も可能！
用途 バインダー 比抵抗 熱伝導率 粘度 焼結温度・時間 荷姿 保管
ダイボンディング - 5×10-6Ω・cm 170W/m・K 51Pa・S 60℃×60分＋
200℃×60分(大気中)		 - 冷凍(-10℃以下)
技術資料のダウンロード

TKペーストの技術記事

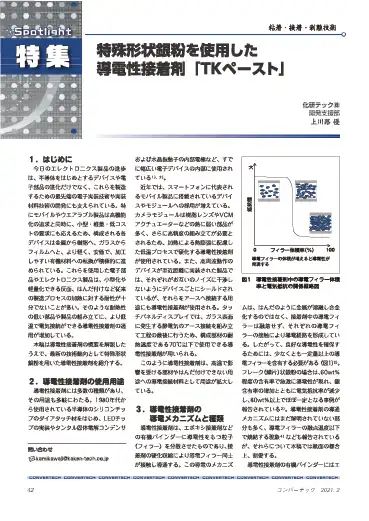

技術資料(コンバーテック)の表紙 耐熱性の低いフィルムや樹脂製デバイスを使用した電子部品やエレクトロニクス製品の組み立てに、より低温で電気接続ができる導電性接着剤の適用が増加しています。本稿では導電性接着剤の概要を解説したうえで、最新の技術動向として特殊形状銀粉を用いた導電性接着剤を紹介します。
ダウンロード
製品情報
ペロブスカイト太陽電池の耐久性・安定性・発電効率向上を実現する層材料と成膜プロセス・デバイス設計
ペロブスカイト太陽電池が社会実装を目前にする中で、量産性や信頼性を確保したモジュール構造や工法についても研究開発が進んでいる。本稿では、当社が開発しているフィルム型ペロブスカイト太陽電池の外部取出し電極として開発に取り組んでいる低温熱圧着型の導電性材料を紹介する。

よくあるご質問

導電性接着剤とは何ですか？
導電性接着剤とは、接着機能と導電機能を兼ね備えた接着剤です。銀粉などの導電性フィラーを含んでおり、電子部品同士を接着しながら電気的な接続を行うことができます。近年ではフィルムや樹脂など耐熱性の低い部材への導電接続用途として採用が拡大しています。
はんだ付けと比較した場合のメリットは何ですか？
導電性接着剤は低温で導電接続ができることが最大の特長です。はんだ付けでは熱ダメージが懸念されるフィルム基板や樹脂部品、センサー部品などにも適用することができます。また、部品への熱負荷を低減できるため、製品設計の自由度向上にも貢献します。
どのTKペーストを選べば良いか分かりません。
用途や要求特性によって最適な品番は異なります。アース・シールド用途、電子部品実装用途、ダイボンディング用途など、ご使用条件をお知らせいただければ最適な製品をご提案いたします。技術資料の提供も可能です。
TKペーストは冷凍保管が必要ですか？
TKペーストは品質維持のため冷凍（-10℃以下）での保管を推奨しています。使用前は室温まで自然解凍したうえでご使用ください。詳細は各製品の技術資料や取扱説明書をご確認ください。
常温乾燥タイプCN-7120シリーズはどのような用途に適していますか？
CN-7120およびCN-7122Sは、アース接続やシールド接続などの用途に適した常温乾燥型導電性接着剤です。加熱設備が不要なため作業性に優れており、熱の影響を避けたい部材への導電接続にもご使用いただけます。

関連記事

導電性接着剤にk難するよくある質問ページのサムネイル 製品情報
導電性接着剤のよくあるご質問
シリンジってどうやって開けるの？ディスペンサーが無くても使える？どうやって保管するの？といった使用や保管に関するものから特性データの入手方法まで、化研テックの開発する導電性接着剤TKペーストシリーズに寄せられる、よくあるご質問をまとめて紹介しております。

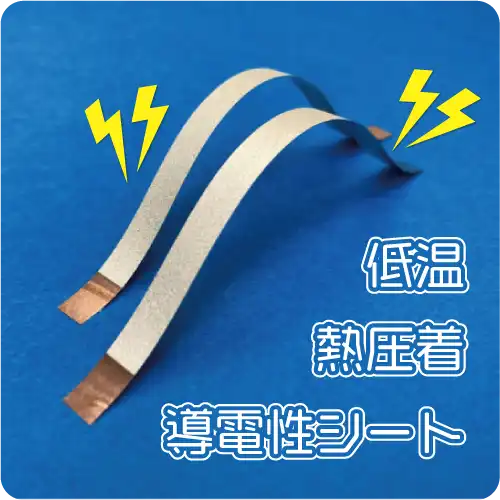

熱圧着導電シートの製品ページのサムネイル 製品情報

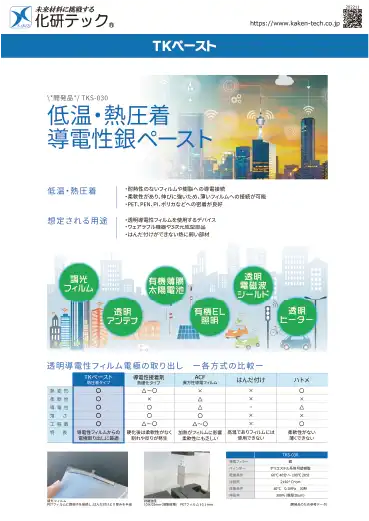

透明導電フィルム向け　低温熱圧着導電性シート
