電子部品の実装工程におけるパレットとは、左図のような耐熱性のある樹脂を使用した搬送用・マスク用治具のことを言います。 パレットはフローパレット、はんだパレット、dipパレット、キャリアパレットなどと呼ばれます。 |
| このフローパレットは、フローはんだ付け工程で使用されます。フローはんだ工程では、既に搭載された表面実装部品などはんだと接触させたくない部分を覆いつつ、挿入部品などはんだ付けしたい部分だけが開口したフローパレットを装着し、フローはんだ槽の隆起している溶融はんだの上を接触通過させることにより部品のはんだ付けを行います。 | |
| フローパレットは ・既に搭載された部品やその接合部分を、フロー工程中にかかる熱から守ること ・フロー工程で接合する部品に効率よくはんだを付けること を目的としています。 |
| フロー工程では、フローパレットにセットされた基板はまず、スプレーなどでフラックスが塗付されます。その後、溶融はんだ槽の上を接触通過させることではんだ付けが完了します。 | |
 |
|
| この時、フローパレットの開口部エッジにもフラックスが付着し、付着したフラックスによってはんだが這い上ってしまい、マスキングした部分にもはんだが付着してしまう事があります。このため、フローパレットは定期的な洗浄が必要です。 | |

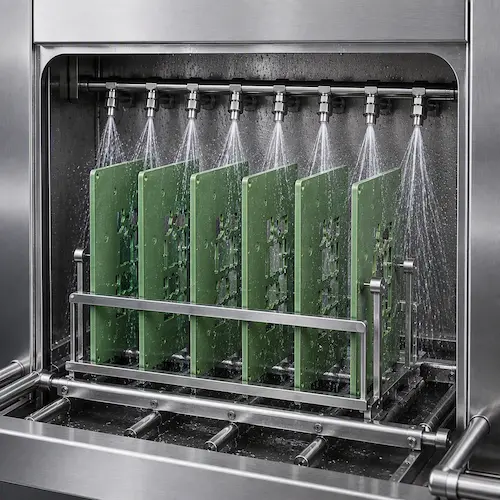

化研テックのフロ－パレット洗浄システムは、シャワー式洗浄機と高洗浄力の洗浄剤で短時間・強力洗浄を実現！

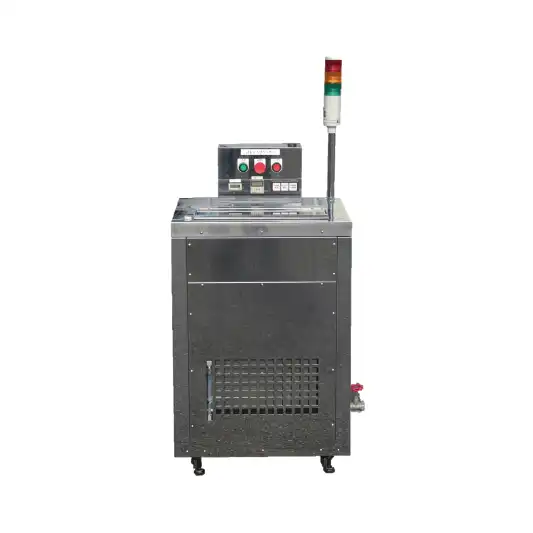

洗浄機はパレットサイズやパレットの処理量に合わせて3機種をラインナップしています。洗浄剤は専用洗浄剤のパレクリンシリーズを紹介しています。
