高機能・低VOCフラックス洗浄システム

はじめに

高密度実装基板の信頼性確保に不可欠なフラックス洗浄。代替フロンの製造中止や中国VOC規制に洗浄剤へのGB規格が追加されるなど化学物質への規制が強化されるなか、化研テックは更なる高精密洗浄と環境への対応を両立した高機能・低VOC洗浄剤「マイクロクリンECO＆マークレスECOシリーズ」を開発しました。

ナノサイズ微細化技術

化研テックの従来の低VOC洗浄剤は、油相と水相に相分離する成分が効果的にフラックス残渣を洗浄していました。新開発のマイクロクリン ECOシリーズは油相をナノサイズまで微細化し、従来の洗浄剤では洗浄できなかった狭ギャップのフラックス残渣も強力に洗浄します。

従来の2相分離系洗浄剤	マイクロクリン ECOシリーズ

マイクロクリン ECO＆マークレス ECOシリーズ

ここがすごい！

	☝狭ギャップの洗浄性・パーティクルの除去性に優れる 新発想の洗浄メカニズムにより、狭ギャップ内のフラックスも洗浄可能です。また、従来のフラックス洗浄剤では除去が難しかった微小はんだボール、皮脂、微粒子などパーティクルの除去性にも優れています。
	☝環境にやさしい低VOCで非危険物 成分の約70%が水で構成されており、乾燥工程や揮発によるVOC(揮発性有機化合物)の排出量を削減できます。 引火点が無く、消防法の危険物に非該当で国連危険物輸送勧告(UNRTDG)にも該当しないため、国際輸送時も通常品として輸送可能です。

狭ギャップのフラックス洗浄性

テストピース：PKG部品 ギャップ30um
洗浄条件：マイクロクリン ECOシリーズ 50℃/噴流 x 10分	洗浄条件：準水系洗浄剤 60℃/噴流 x 10分

パーティクル除去性

【微小はんだボール】
対象粒子径：30~50um 洗浄条件：マイクロクリン ECOシリーズ(50℃/超音波 x 1分)

【工程付着異物】
皮脂・皮脂片	アルミナ粒子
対象粒子径：皮脂・皮脂片/平均30um, アルミナ粒子/約2um 洗浄条件：マイクロクリン ECOシリーズ(50℃/超音波 x 1分)

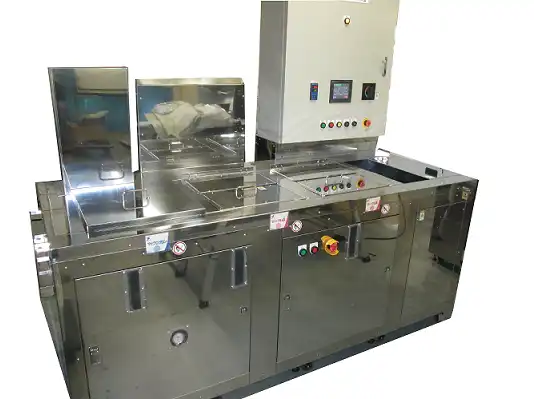

洗浄装置マイクロクリーナーの基本仕様

フラックス洗浄装置マイクロクリーナー　システムフロー

高密度実装基板の信頼性確保に不可欠なフラックス洗浄(基板洗浄、PCB洗浄)。
化研テックはフラックス洗浄装置と洗浄剤を両方とも自社で開発、設計、製造、販売している強みを活かし、ワンストップで洗浄ソリューションを提案しております。
フラックス洗浄の検討をしているが装置の動きが想像できない、実機を見る前にイメージ図で装置の動きを見てみたい、といった声にお応えし、フラックス洗浄システム「マイクロクリーナー」の仕組みや動きをフルCGのアニメーションでご紹介いたします。
なお、マイクロクリーナー実機を用いた動画もご準備しておりますので併せてご覧ください。

実機を用いた動画はこちら

☆標準装備されたコンパクトな再生器でリンス液が連続浄化・リサイクルされ、高い洗浄品質とともに、廃液レスと低ランニングコストを両立するシステムです。
