フラックス洗浄とは、 はんだ付け後に基板上へ残留する フラックス残渣を除去する工程です。
近年ではBGA、CSP、 0201・01005部品などの高密度実装化により、 微量な残渣が絶縁不良、 腐食、イオンマイグレーションの要因となるため、 高信頼性分野を中心にフラックス洗浄の重要性が高まっています。
詳しくは関連記事をご覧ください。
システム内にコンパクトな蒸留再生器を標準搭載。専用リンス剤を連続的に減圧蒸留・リサイクルするため、最終リンス槽は常に新液レベルの清浄度をキープし、乾燥シミ残りを徹底排除します。さらに水リンス工程が無いため廃水ゼロ・廃液レスにより、圧倒的な低ランニングコストを維持します。

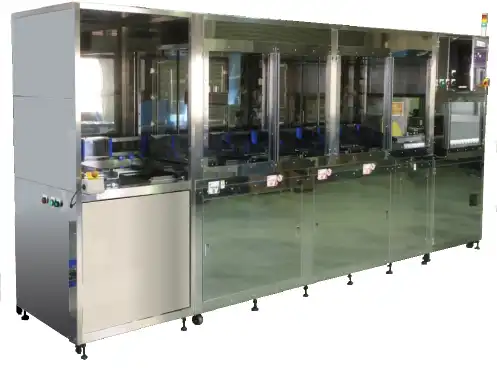

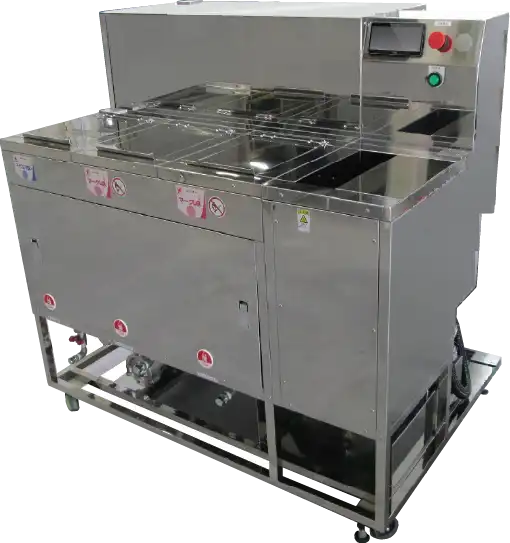

試作・研究部門向けの「4槽式・幅120cm」という超小型手動搬送タイプから、EMS企業や量産工程の要求に応えるレベルの処理能力を持つ自動搬送大型タイプまで幅広く設計・開発・製造の対応が可能です。
自動車電子部品
長期信頼性が要求される基板のフラックス残渣管理を強化。
EMS企業
多品種少量生産にも柔軟対応。
パワーデバイス
高絶縁性と低イオン残渣管理を実現。
医療機器
高い洗浄品質により信頼性向上。

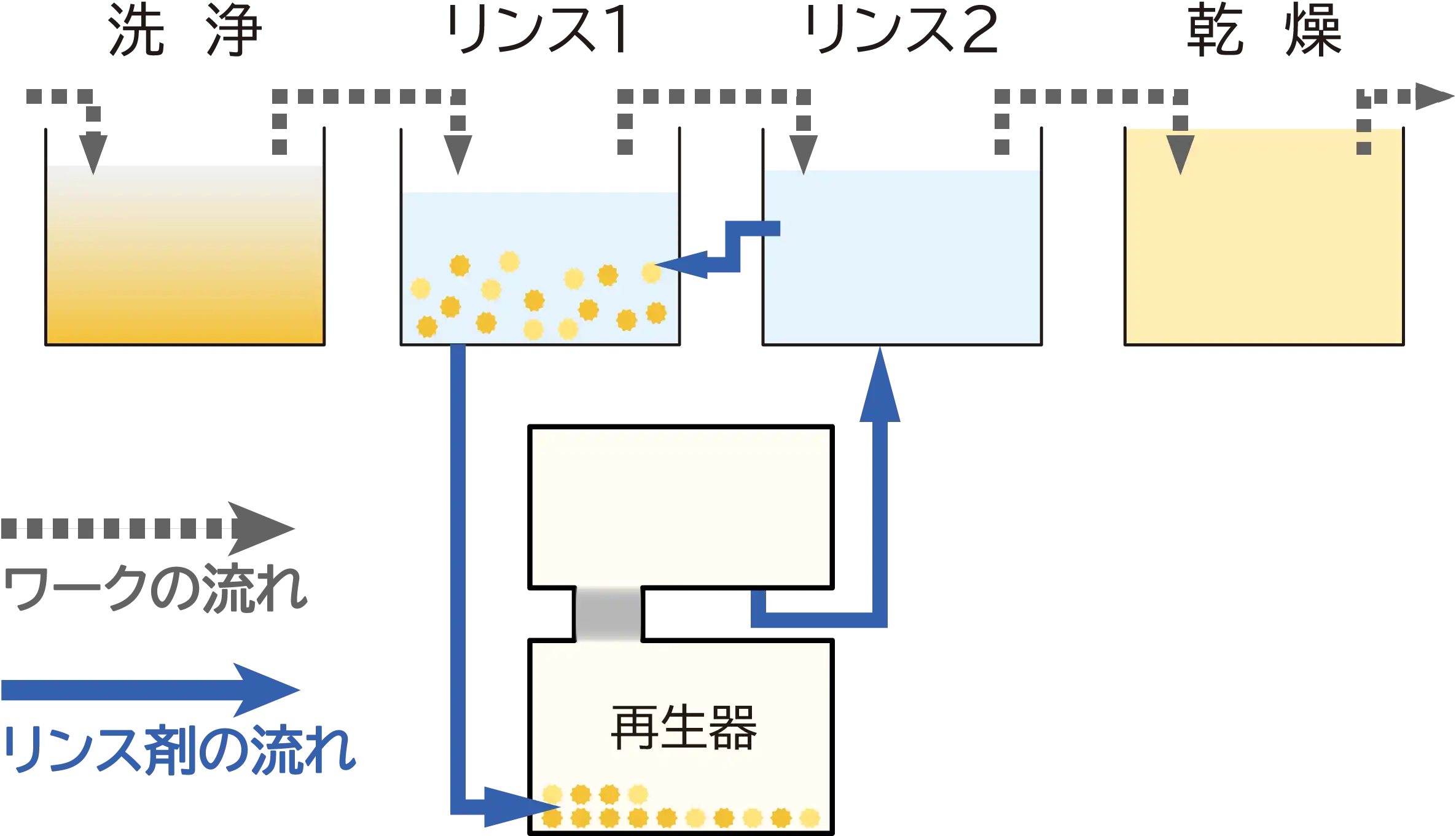

フラックス洗浄機マイクロクリーナー®は、洗浄槽・リンス槽・最終リンス槽・乾燥槽の4槽から構成されます。
また、設備にはコンパクトな蒸留再生器が標準搭載されており、リンス液が連続浄化・リサイクルされ、高い洗浄品質とともに廃液レスと低ランニングコストを両立するシステムです。
下記仕様は標準モデルの一例です。ワークサイズや洗浄量、工場のレイアウトスペース等の個別要求に応じたカスタマイズ設計・受託製造が可能です。
一般的な水系・準水系洗浄機では 大量のリンス水が必要となり、 排水処理設備や 水質管理が課題となります。 一方マイクロクリーナーは 蒸留再生システムを標準搭載しており リンス液を連続再生することで 廃水ゼロ運用を実現します。
洗浄方式の比較については 下記ページで詳しく解説しています。
| 型式 | MC3HD-1.5E |
|---|---|
| 外寸 | W.1,230 × D.850 × H.1,200mm |
| 電源入力 | 3相 200V |
| 槽構成 | 洗浄1槽 ・ リンス2槽 ・ 乾燥1槽 |
| 洗浄処理能力 | A5サイズ換算：80枚 ／ 8h |
| 槽サイズ（開口部） | W.100 × D.300mm |
| 槽 液量 | 約9L |
| 適用基板サイズ | 最大 200 × 165mm（max.） |
| 再生システム | 装置内蒸留再生器内蔵（溶剤長寿命化） |
| 必要付帯設備 | 局所排気設備 ・ 冷却水供給設備 |

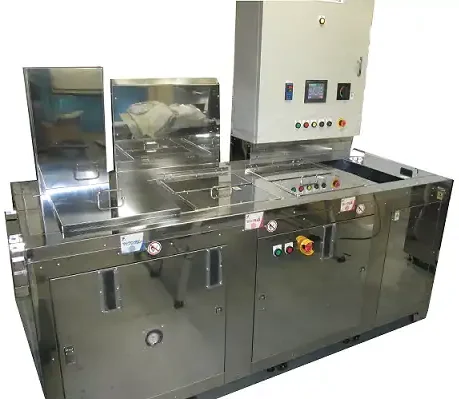

| 型式 | MC3HD-6E |
|---|---|
| 外寸 | W.2,000 × D.1,200 × H.1,810mm |
| 電源入力 | 3相 200V |
| 槽構成 | 洗浄1槽 ・ リンス2槽 ・ 乾燥1槽 |
| 洗浄処理能力 | A4サイズ換算：160枚 ／ 8h |
| 槽サイズ（開口部） | W.200 × D.500mm |
| 槽 液量 | 約50L |
| 適用基板サイズ | 最大 370 × 345mm（max.） |
| 再生システム | 装置内蒸留再生器内蔵（溶剤長寿命化） |
| 必要付帯設備 | 局所排気設備 ・ 冷却水供給設備 |

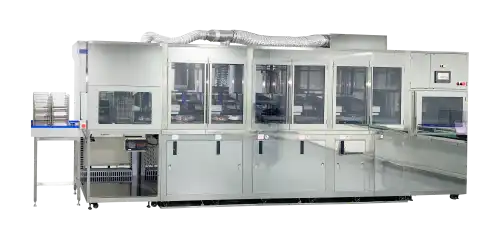

| 型式 | MC4HD-6E-AS |
|---|---|
| 外寸 | W.4,000 × D.1,200 × H.1,900mm |
| 電源入力 | 3相 200V |
| 槽構成 | 洗浄1槽 ・ リンス3槽 ・ 乾燥1槽 |
| 洗浄処理能力 | A4サイズ換算：500枚 ／ 8h |
| 槽サイズ（開口部） | W.200 × D.500mm |
| 槽 液量 | 約50L |
| 適用基板サイズ | 最大 370 × 345mm（max.） |
| 再生システム | 装置内蒸留再生器内蔵（溶剤長寿命化） |
| 必要付帯設備 | 局所排気設備 ・ 冷却水供給設備 |
|
