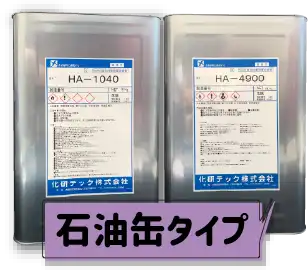

メタルマスク・スクリーン版用洗浄剤HAシリーズ (石油缶タイプ)

公開日: / 更新日:

はじめに

化研テックは長年にわたり電機・電子業界向けの洗浄剤を開発しており、数多くのソルダペースト(はんだペースト)、厚膜ペーストやインキ、部品固定用ボンド(通称 赤ボンド)を認知しております。
洗浄剤専門メーカーとして下記のような多方面の切り口から洗浄剤を開発しています。
  • ・各種ペースト、接着剤、ボンドへの対応
  • ・各種法令非該当また低臭気商品の対応
  • ・部材耐性考慮した洗浄剤設計

紹介動画 -洗浄装置との併用が洗浄性の向上に有効!-

最近の電子基板、電子部品は精密構造化が年々進んでいます。それに伴い、スクリーン版の開口部もミクロン単位となり、手洗版では残渣が残り洗浄不良となる例が多発しています。
その為、超音波やシャワーを用いた自動洗浄機が各社から提案されています。
化研テックの洗浄剤は㈱サワーコーポレーション製の版洗浄装置「サワークリーン」の推奨洗浄剤となっています。サワークリーンは超音波を直接的にメタルマスク・スクリーンマスクに照射し、微細な残渣までも洗浄出来る洗浄装置であり、浸漬超音波やシャワー洗浄による不具合を解消します。

一般特性 -危険物タイプ-

品番特長
HA-3090速乾性と高洗浄性を有するタイプ。手洗浄に最適。
HA-3399低臭気。印刷機の自動クリーニング(裏拭き)用
HA-1040乾燥性、洗浄性が良好。汎用性が高く採用実績が多い
HA-4900低臭気。洗浄性、版耐性が良好。
HA-1245S版耐性が良く、ソルダペースト・厚膜ペーストともに洗浄性が良好。
HA-1286蒸発ロスが少なく、ソルダペースト・厚膜ペーストともに洗浄性が良好。
HA-3396部品固定接着剤を吐出するディスペンスノズルの洗浄用。
品番 HA-3090 HA-3399 HA-1040 HA-4900 HA-1245S HA-1286 HA-3396
テクニカル
データシート
-

ソルダ
ペースト
厚膜
ペースト
部品固定
接着剤
乾燥性 速 ←―――――――――――――――――→ 遅
引火点 26℃ 27℃ 29℃ 43℃ 47℃ 64℃ 96℃
消防法
第4類
第2石油類
(非水溶性)
第2石油類
(非水溶性)
第2石油類
(水溶性)
第2石油類
(非水溶性)
第2石油類
(非水溶性)
第2石油類
(非水溶性)
第3石油類
(水溶性)
洗浄方法 手洗浄 手洗浄
設備洗浄
手洗浄
設備洗浄
手洗浄 手洗浄
設備洗浄
手洗浄
設備洗浄
設備洗浄
荷姿 15kg/缶 13kg/缶 16kg/缶 14kg/缶 17kg/缶 16kg/缶 1Lx6本セット
4L/缶、17kg/缶

一般特性 -非危険物タイプ-

品番特長
HA-2789低VOC、非危険物の中でも洗浄性が非常に優れる。
HA-1285非危険物の中で洗浄性が優れる。水分管理が容易。
HA-4040低臭気。蒸発ロスを低減しランニングコストの低減が可能。
HA-4045低臭気。非危険物の低VOC洗浄剤。
HA-3233厚膜ペーストの洗浄性が良好。非危険物の中では乾燥性が良好。
HA-3275乾燥が遅いが、ソルダペーストの洗浄性が良好。
HA-1289主に厚膜ペースト洗浄用。(必要に応じて水リンス実施)*1
HA-986厚膜ペーストへの高い溶解力を持ち、乳剤への影響がマイルド。(必要に応じて水リンス実施)*1
品番 HA-2789 HA-1285 HA-4040 HA-4045 HA-3233 HA-3275 HA-1289 HA-986
テクニカル
データシート
- - - -

ソルダ
ペースト
*2 *2
厚膜
ペースト
*2 *2
部品固定
接着剤
乾燥性 速 ←―――――――――――――――――→ 遅
引火点 97℃ - - - - - - -
消防法
第4類
非該当*3 非該当 非該当 非該当 非該当 非該当 非該当 非該当
洗浄方法 設備洗浄 手洗浄
設備洗浄
手洗浄
設備洗浄
設備洗浄 手洗浄
設備洗浄
手洗浄
設備洗浄
手洗浄
設備洗浄
手洗浄
設備洗浄
荷姿 12kg/缶 17kg/缶 17kg/缶 18kg/缶 18kg/缶 17kg/缶 17kg/缶 17kg/缶

*1:水リンス時は純水もしくはイオン交換水を使用して下さい。
*2:サワーエコブリッド SC-AH100-LV(サワーコーポレーション製)を使用した場合。
*3:2m3以上保管する場合は指定可燃物に該当し、届け出が必要。
