ベルカップ・塗装ガン洗浄剤　ベルセンSL-2310

ベルカップとは

自動車の塗装工程では静電塗装という塗装工法が使用されています。静電塗装とは、塗布されるもの(車体)をプラスに、塗料をマイナスに帯電させて車体に塗料を付着させる方法で、塗装ロボットを使用して塗装を行っています。

この塗装ロボットの塗料の吹き出し口についているのがベルカップという部品です。その名の通り、ベルのような形をしたカップです。

このベルカップが5000rpmで回転し、遠心力と静電気力で塗料を微細化・帯電させます。ベルカップには数ミクロンの穴が多数あり、微細化された塗料(マイナス)は吹き出された後に、車体(プラス)に吸い寄せられるようにして塗着します。

ベルカップはシンナーに浸漬して洗浄されることが多いですが、ベルカップの開口内の塗料が乾燥してしまうとシンナーには溶けないため除去できません。そのため、場合によっては洗浄の際にシンナーに浸漬して超音波洗浄機を併用する場合がありますが、低引火点(一般的なシンナー類の引火点は-9℃です)の溶剤を超音波洗浄機に投入して使用することは、火災の恐れがあり非常に危険です。

化研テックでは、洗浄力の高さはもちろん、引火点が無いため安心して超音波洗浄機に投入いただけるベルカップ専用洗浄剤ベルセンシリーズを開発しています。

製品の特長

このような静電塗装ベルカップや塗装ガンの洗浄・不良課題を解決します。

• シンナー✕超音波洗浄による火災・爆発リスク
  一般的な洗浄シンナー（低引火性液体）を超音波洗浄機へ投入・加温することの極めて高い危険性や、消防法上の法令違反リスク、現場の安全確保の難しさに直面している
• 洗浄不足に起因する塗ブツ不良と直行率の低下
  ガン内部やベルカップの微細な穴に固着した塗料の「取り残し」が、塗装ライン上で剥がれて微細なゴミ（塗ブツ）となり、深刻な製品不良を引き起こしている
• 激しいシンナー臭による労働環境悪化と環境規制への対応限界
  現場に蔓延する溶剤臭や、有機則・特化則といった法規制への対応、防爆設備の莫大な維持コスト、さらには危険物指定数量の超過問題に苦慮している

洗浄効果

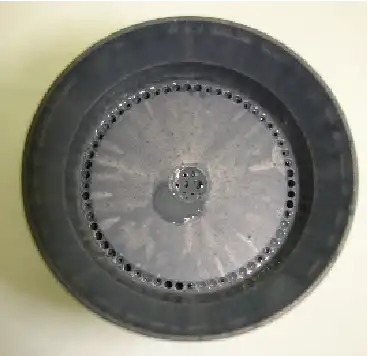

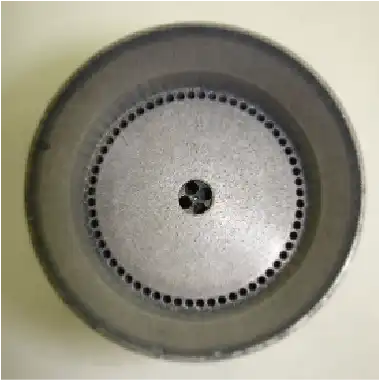

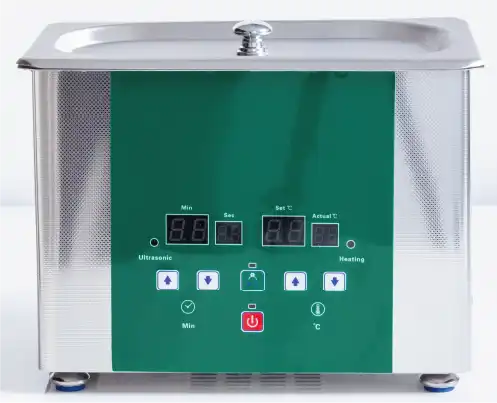

洗浄前 (塗料が固着)		超音波洗浄機で洗浄		綺麗に除去

一般物性・関係法令

■ 一般性状

適応用途	マスク治具	―
	ベルカップ・ガン	〇
	塗料配管	―
pH		中性
金属への影響	Al	〇
	Cu	〇
	Fe	〇
	SUS	〇
	Niメッキ	○
使用温度		常温～60℃
荷姿		18kg/缶

■ 関係法令（法適合性）

安衛法 有機則*1	非該当
毒劇法*2	非該当
消防法 （危険物第4類）	非該当

*1：労働安全衛生法　有機溶剤中毒予防規則　　　　*2：毒物及び劇物取締法

関連記事・製品

	困ったときの解説ページ 洗浄剤にかかわる法令の遵守 産業洗浄にかかわる各種法令と代表的な該当化学物質を紹介しています。例えば、実装工程で使用されているIPAやアセトンは消防法だけでなく有機則にも該当します。
	困ったときの解説ページ 塗装の不良対策~ハジキの発生事例 ハジキは、流動性のある塗料に、その塗料よりも低表面張力の要因物質が接触し、要因物質が塗料に引っ張られて広がり、その部分の膜厚が薄くなる現象です。このページでは、ハジキの発生事例を多数紹介しています。
	困ったときの解説ページ 塗装の不良対策~ブツ不良の事例 ブツ不良は、塗料に起因する塗ブツの他、ほこり・繊維くず・虫等の微小物、および静電気による静電吸着によって事態がより深刻になる傾向があり、解決には周辺環境の状況把握と観察が必要となります。ブツ不良の発生事例から、御社の工程を見直しませんか？

事前の超音波テスト洗浄・サンプルのご用命はこちら

「一般的なシンナーを用いた超音波加温洗浄の火災リスクを回避したい」「精密なアルミ製ベルカップの劣化を防ぎたい」「ベルカップの洗浄不足によるブツ不良を根絶したい」など、静電塗装機器のメンテナンス課題はございませんか？
現在の洗浄工法における危険性評価のセカンドオピニオンや、お使いの塗料に合わせた事前の超音波テスト洗浄も承りますので、お気軽にご相談ください。
